单相4P导轨式电能表

您的当前位置: 首 页 >> 产品中心 >> 导轨式电能表

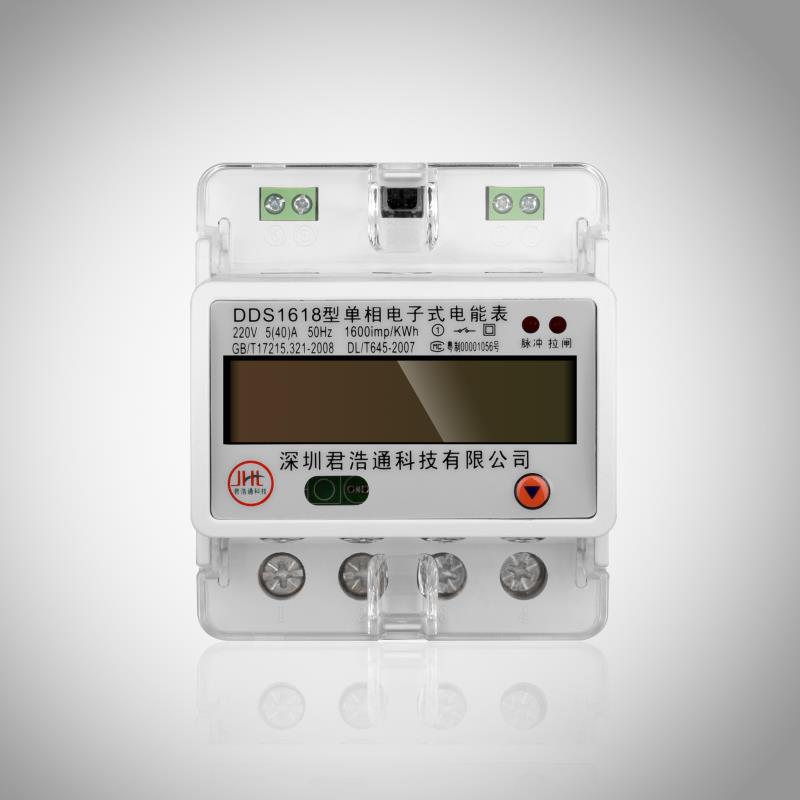

单相4P导轨式电能表

  • 所属分类:导轨式电能表

  • 点击次数:
  • 发布日期:2019/09/17
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

概述:

DDZY1618系列导轨式安装电能表是我公司集多年专业电能表研发设计经验,采用国际先进的芯片及技术设计而成,在保证质量和稳定性的前提下,还具有体积小巧、安装方便(采用DIN35mm导轨安装)等优点,所推出的新一代微型电能表。该电能表采用LCD液晶显示,可进行时钟、时段费率等参数设置,并具有电能脉冲指示及输出功能,可通过RS485通信接口与上位机及设备实现数据交换功能,极大地方便了用电自动化管理,可广泛应用于智能楼宇、商场、学校、路灯、充电桩、机场、港口及工厂配电等分散型或密集型配电安装的电能管理。该系列表具有极高的精度和良好的抗电磁干扰性能,各项技术指标符合《GB/T 17215.321-2008》、 《GB/T 17215.301—2007》等国家标准及行业标准。


规格:

型号

接入方式

电压(V)

电流(A)

脉冲常数

DDZY1618

直入式

220V

5(60)

1200


技术参数:

额定频率

50Hz

启动电流

直入式: 0.004In (1级)

工作电压

正常工作电压:0.7Un~1.1Un

极限工作电压:0.0Un~1.2Un

电压线路功耗

每相电压回路≤1.5W10VA

电流线路功耗

≤1VA

电池参数

3.6V/1.2Ah

安装方式

采用35mm标准导轨安装方式

工作环境

-1060℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m

电能脉冲输出

脉冲宽度80ms,光电隔离无源输出

数字通信

RS485接口;DL/T645-2007;

通信速率:1200、2400(默认)、4800、9600

ZigBee可选)

费控功能

内置继电器控制(可选)

外形尺寸

91×76×74mm


主要功能:

1、电能计量
    a) 具有正向、反向有功电能量计量功能。
    b) 具有分时计量功能;有功电能量应对尖、峰、平、谷等各时段电能量及总电能量分别进行累计、存储;通讯时电能小数位数按照《DL/T 645-2007多功能电能表通讯协议》标准固定为2位小数。

2、时钟
采用具有温度补偿功能的内置硬件时钟电路,电能表内对时钟进行了严格的保护措施,确保时钟的正确性,确保电能表在-25℃~+55℃的温度范围内,时钟准确度≤0.5s/d.100年内具有日历、计时和闰年自动切换等功能。

3、费率和时段
    1)、费率号:编程时用费率号来表示电能表运行在何种费率,费率号1、2、3、4显示为尖、峰、平、谷。
    2)、费率数:表示电能表最多能切换的费率号的个数。用户可按需设置。默认为4.
    3)、日时段表:每日的1~14时段可与1~4个费率按需组合为日时段表(或季节费率)。最多可设置8套。

4、结算算功能
    本仪表的电能计量数据以及分时数据除开保存了当前数据以外,还存储了上1月到上12月的历史数据。此功能的“月”指的是结算周期,可通过设定结算日来设置仪表的结算周期,设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关标准。当仪表的系统时钟与设定的结算时间相同时,电表进行跨月结算,把本月的电能存入上月。 如果电表掉电跨过结算日,上电后电表将进行跨月补结算。但跨过12个月及以上,电表不进行补结算。通过RS485可抄读本月及上12个月的数据。

5、编程、校时功能
    对电能表进行设置操作时,除需要编程开关按在“编程允许”外,还需要用编程密码。每次编程连续错误输入3次密码无效,电能表编程功能闭锁24小时。
    1)、通过RS485通信接口可对电能表校时,除广播校时外,校时必须在编程允许状态下才能进行。
    2)、广播校时无需编程按键和编程密码配合,每天只允许一次,电能表可接受的广播校时范围不大于5分钟。当校正时间大于5分钟时,电能表只能通过现场进行校时。每天0点左右,电能表不响应广播校时。

6、测量功能
    电表能测量、记录、显示当前电能表的电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。
    功率:只在电流大于起动电流时才可以测量,刷新时间为1秒。测量范围为:0.1%Pb,~Pmax。其中, Pb代表有功或无功额定功率,Pmax代表有功或无功最大功率。功率测量最小分辨率0.0001,单位kW或kvar,测量误差(引用误差)不超过±1%。显示时带4位小数。功率数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.0000~79.9999。方向的具体定义参见《DL/T 645-2007多功能电能表通讯协议》附录D。
    电压:有效值,刷新时间为1秒。测量范围:80%—120%Un,测量最小分辨率:0.1V,测量误差(引用误差)不超过±1%,显示时带1位小数。
    电流:有效值,刷新时间为1秒。电流测量范围:1‰Ib—Imax,电流测量最小分辨率0.001A,测量误差(引用误差)不超过±1%,显示时带3位小数。电流数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.000A~799.999A。方向与有功功率的方向一致,参见《DL/T 645-2007多功能电能表通讯协议》附录D。
    功率因数:测量最小分辨率0.001。显示时带3位小数。功率因数数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.000~1.000。方向与有功功率的方向一致,参见《DL/T 645-2007多功能电能表通讯协议》附录D。

7、通信功能
    通讯功能电能表具有1个RS485通信接和一路ZigBee无线通信(可选);RS485通信接口和电能表内部电路实行电气隔离,有失效保护电路。通信波特率可设置,标准速率为1200bps、2400bps、4800bps、9600bps;RS485接口默认为2400bps;RS485通信接口的通信协议采用《DL/T645-2007》

8、远程费控功能
    远程管理控制功能利用ZigBee无线通信、RS485 通讯可组成远程抄表、购电量、控制功能,可实现对表的远程抄读、设置、充值(电量)、下发的拉闸、允许合闸控制等管理。

9、数据冻结
    日冻结:存储每天零点时刻的电能量,存储62天的数据。
    整点冻结:存储整点时刻或半点时刻的有功总电能,可存储254个数据。
    冻结内容及对应的数据标识均符合DL/T 645—2007文件要求。
