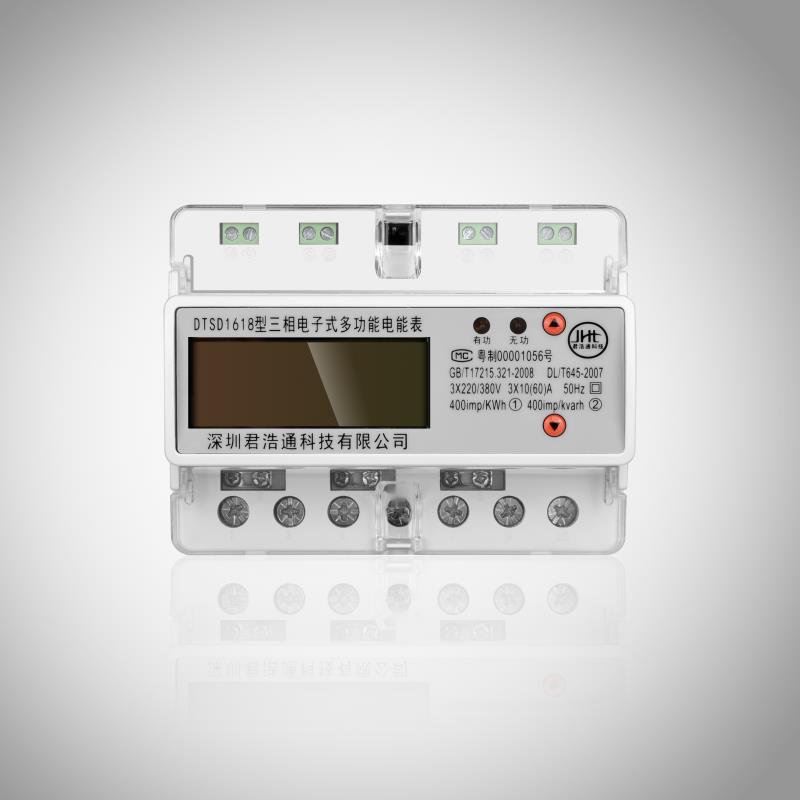

三相导轨式电能表

  • 所属分类:导轨式电能表

  • 点击次数:
  • 发布日期:2019/09/17
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

概述:

DTSD1618系列导轨式安装电能表是我公司集多年专业电能表研发设计经验,采用国际先进的芯片及技术设计而成,在保证质量和稳定性的前提下,还具有体积小巧、安装方便(采用DIN35mm导轨安装)等优点,所推出的新一代微型电能表。该电能表采用LCD液晶显示,可进行时钟、时段费率等参数设置,并具有电能脉冲指示及输出功能,可通过RS485通信接口与上位机及设备实现数据交换功能,极大地方便了用电自动化管理,可广泛应用于智能楼宇、商场、学校、路灯、充电桩、机场、港口及工厂配电等分散型或密集型配电安装的电能管理。该系列表具有极高的精度和良好的抗电磁干扰性能,各项技术指标符合GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.301-2007》等国家标准及行业标准。


规格:

型号

接入方式

电压(V

电流(A)

脉冲常

DTSD1618

互感器

3×220/380

3×1.5(6)

6400

直入式

10(60)

400

20(80)

300


技术参数:

额定频率

50Hz

启动电流

互感式: 0.002In (1级)  0.001In (0.5S级)

直入式: 0.004In (1级)

工作电压

正常工作电压:0.7Un~1.1Un;极限工作电压:0.0Un~1.2Un

电压线路功耗

每相电压回路≤1.5W6VA

电流线路功耗(Ib<10A)

≤0.2VA

每相电流线路功耗(Ib≥10A)

≤0.4VA

电池参数

3.6V/1.2Ah

安装方式

采用35mm标准导轨安装方式

工作环境

-1060℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m

电能脉冲输出

脉冲宽度80ms,光电隔离无源输出

数字通信

RS485接口;DL/T645-2007;偶校验位

通信速率:1200、2400(默认)、4800、9600

外形尺寸

126×97×74mm


主要功能:
1、电能计量
    本仪表具有A、B、C各元件的正向有功能、反向有功和合元的正向有功能、反向有功、四个象限无功这六类基本电能的计量功能,以及组合有功、组合无功1、组合无功2这三类组合电能的计算功能。组合有功电能可由正反向有功电能进行选择性加减组合,通过修改有功组合方式特征字进行设置。设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关约定。两种组合的无功电能可由四个象限的无功电能进行选择性加减组合,通过修改无功组合方式1、2特征字进行设置。设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关标准。三类组合电能在通信和显示时,根据相关特征字,由基本电能计算得出。改变模式字时不需要对电表进行清零操作,而且历史电能也能够正确追溯。此电能计算和保存方法适应于总及分时电能、合元及各分元电能等。通讯时电能小数位数按照《DL/T 645-2007多功能电能表通讯协议》标准固定为2位小数。

2、需量测量
    1)在约定时间间隔内(一个月),测量双向最大需量、分时段最大需量及其出现的日期时间,并存储带时标的数据。
    2)、最大需量采用滑差方式,需量周期和滑差时间可设置。出厂默认值:需量周期15分钟,滑差时间1分钟。
    3)、当发生电压线路上电、时段转换、清零、时钟调整等情况时,电能表从当前时刻开始,按照需量周期进行需量测量,当第一个需量周期完成后,按滑差间隔开始最大需量测量。在一个不完整的需量周期内,不做最大需量记录。
    4)、能存储12个结算日最大需量数据。
    需量周期可在5、10、15、30、60分钟中选择;滑差时间可以在1、2、3、5分钟中选择;需量周期为滑差时间5的整数倍。

3、时钟
    采用具有温度补偿功能的内置硬件时钟电路,电能表内对时钟进行了严格的保护措施,确保时钟的正确性,确保电能表在-25℃~+55℃的温度范围内,时钟准确度≤0.5s/d.
100年内具有日历、计时和闰年自动切换等功能。

4、费率和时段
    1)、费率号:编程时用费率号来表示电能表运行在何种费率,费率号1、2、3、4显示为尖、峰、平、谷。
    2)、费率数:表示电能表最多能切换的费率号的个数。用户可按需设置。默认为4.
    3)、日时段表:每日的1~14时段可与1~4个费率按需组合为日时段表(或季节费率),最多可设置8套。
    4)、时区: 10个时区。

5、结算功能
    本仪表的电能计量数据以及分时数据除开保存了当前数据以外,还存储了上1月到上12月的历史数据。此功能的“月”指的是结算周期,可通过设定结算日来设置仪表的结算周期,设置方法参见《DL/T 645-2007多功能电能表通讯协议》相关标准。
当仪表的系统时钟与设定的结算时间相同时,电表进行跨月结算,把本月的电能存入上月。
如果电表掉电跨过结算日,上电后电表将进行跨月补结算。但跨过12个月及以上,电表不进行补结算。通过RS485可抄读本月及上12个月的数据。

6、编程、校时功能
    对电能表进行设置操作时,除需要编程开关按在“编程允许”外,还需要用编程密码。每次编程连续错误输入3次密码无效,电能表编程功能闭锁24小时。
    1)、通过RS485通信接口可对电能表校时,除广播校时外,校时必须在编程允许状态下才能进行。
    2)、广播校时无需编程按键和编程密码配合,每天只允许一次,电能表可接受的广播校时范围不大于5分钟。当校正时间大于5分钟时,电能表只能通过现场进行校时。每天0点左右,电能表不响应广播校时。

7、测量及监测
    能测量、记录、显示当前电能表的总及各分相电压、电流、功率、功率因数等运行参数。测量误差(引用误差)不超过±1%。本仪表能测量合元及A、B、C各分元件的视在功率、有功功率、无功功率、功率因数,能测量A、B、C各分元件的电压、电流,并且能显示电流、功率和功率因数的方向。
    功率:只在电流大于起动电流时才可以测量,刷新时间为1秒。测量范围为:0.1%Pb,~Pmax。其中, Pb代表有功或无功额定功率,Pmax代表有功或无功最大功率。功率测量最小分辨率0.0001,单位kW或kvar,测量误差(引用误差)不超过±1%。显示时带4位小数。功率数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.0000~79.9999。方向的具体定义参见《DL/T 645-2007多功能电能表通讯协议》附录D。
    电压:有效值,刷新时间为1秒。测量范围:80%—120%Un,测量最小分辨率:0.1V,测量误差(引用误差)不超过±1%,显示时整数。
    电流:有效值,刷新时间为1秒。电流测量范围:1‰Ib—Imax,电流测量最小分辨率0.001A,测量误差(引用误差)不超过±1%,显示时带3位小数。
电流数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.000A~799.999A。方向与有功功率的方向一致,参见《DL/T 645-2007多功能电能表通讯协议》附录D。
    功率因数:测量最小分辨率0.001。显示时带3位小数。功率因数数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.000~1.000。方向与有功功率的方向一致,参见《DL/T 645-2007多功能电能表通讯协议》附录D。
    视在功率:本表单相电路的视在功率是单相的有功功率平方和无功功率平方相加后再开方所得,合相的视在功率是合相有功功率和合相无功功率平方后相加再开方所得,即矢量和模式。测量最小分辨率0.0001,测量误差(引用误差)不超过±1%。单位kVA。显示时带4位小数。视在功率数据的数值最高位表示方向,+ 代表输入,- 代表输出,取值范围为0.0000VA~79.9999kVA。方向与有功功率的方向一致,参见《DL/T 645-2007多功能电能表通讯协议》附录D。

8、通讯
    电能表具有1个RS485通信接口。另外,对通信接口和电能表内部电路实行电气隔离,有失效保护电路。通信波特率可设置,标准速率为1200bps、2400bps、4800bps、9600bps;RS485接口默认为2400bps。RS485通信接口的通信协议采用《DL/T645-2007》。
